Elica di Manovra Retrattile, da 3 a 4,4 kw - da 550 a 850 KGF

Elica di Manovra Retrattile, da 3 a 4,4 kw - da 550 a 850 KGF:

Perché un’elica di manovra lavori correttamente, il tunnel e l’elica devono essere adeguatamente immerse in acqua. Senza questa condizione, l’elica creerebbe un vortice sulla superficie dell’acqua e risucchierebbe un misto di acqua e aria, anziché solo acqua, con conseguente diminuzione della spinta. L’immersione minima della superficie superiore del tunnel deve essere almeno la metà del suo diametro. Ad esempio, un tunnel con diametro 300 mm, deve essere posizionato con la parte superiore ad almeno 150 mm al di sotto della linea di galleggiamento. Questo vale sia per le eliche di prua che per quelle di poppa. Inoltre, un’elica di prua deve essere posizionata il più vicino possibile alla prua e quella di poppa il più vicino possibile alla poppa, in modo da ottenere la massima forza di rotazione. Se il design dell’imbarcazione è tale da rendere impossibile questo posizionamento ottimale del tunnel passante tradizionale o un dispositivo tradizionale di poppa, allora la soluzione migliore è l’installazione di un’elica di manovra retrattile. L’elica di prua retrattile elettrica DC VETUS è posizionata interamente all’interno dello scafo, quando non è in funzione. Quando invece c’è bisogno di utilizzarla per spostare lateralmente l’imbarcazione durante l’ormeggio, l’elica di manovra si abbassa dentro l’acqua e si richiude all’interno dello scafo una volta effettuate le manovre necessarie. L’elica di manovra retrattile può essere utilizzata sia come elica di prua che come elica di poppa.

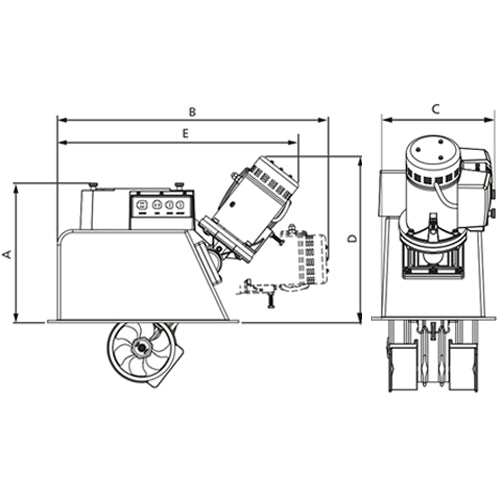

Opzioni disponibili e dettagli tecnici:

Scelta 1:
Spinta (N/kgf) 600/60
Potenza (kW) 3
Ø tunnel interno mm 150
Peso Kg 26
Amperaggio 200
Tempo di Azionamento (min.) 4
Fusibile "ritardato" (A) 125
Batterie 12V min./max. (Ah) 2X55/2X70
Cavi Batterie
Lunghezza cavo pos/neg (m/mm2) 0-23/35
Stacabatterie BATSW 250
Altezza chiusa (mm) 291
Profondità chiusa (mm) 262
Altezza aperta (mm) 380
Profondita aperta (mm) 262
Lunghezza (aperto) mm 625
Lunghezza (chiuso) mm 703
VOLT 24

Scelta 2:
Spinta (N/kgf) 800/80
Potenza (kW) 4.4
Ø tunnel interno mm 185
Peso Kg 31
Amperaggio 500
Tempo di Azionamento (min.) 2
Fusibile "ritardato" (A) 355
Batterie 12V min./max. (Ah) 1x120/1x225
Cavi Batterie
Lunghezza cavo pos/neg (m/mm2) 0-8/70 8/11/95
Stacabatterie BATSW 250
Altezza chiusa (mm) 330
Profondità chiusa (mm) 286
Altezza aperta (mm) 435
Profondita aperta (mm) 286
Lunghezza (aperto) mm 660
Lunghezza (chiuso) mm 745
VOLT 12

Scelta 3:
Spinta (N/kgf) 650/65
Potenza (kW) 3
Ø tunnel interno mm 185
Peso Kg 28
Amperaggio 280
Tempo di Azionamento (min.) 5
Fusibile "ritardato" (A) 200
Batterie 12V min./max. (Ah) 1x105/1x145
Cavi Batterie
Lunghezza cavo pos/neg (m/mm2) 0-11/50 11-16/70
Stacabatterie BATSW 250
Altezza chiusa (mm) 330
Profondità chiusa (mm) 273
Altezza aperta (mm) 420
Profondita aperta (mm) 273
Lunghezza (aperto) mm 641
Lunghezza (chiuso) mm 722
VOLT 12

Scelta 4:
Spinta (N/kgf) 850/85
Potenza (kW) 4.4
Ø tunnel interno mm 185
Peso Kg 31
Amperaggio 250
Tempo di Azionamento (min.) 3
Fusibile "ritardato" (A) 200
Batterie 12V min./max. (Ah) 2X150/2X143
Cavi Batterie
Lunghezza cavo pos/neg (m/mm2) 0-21/50
Stacabatterie BATSW 250
Altezza chiusa (mm) 330
Profondità chiusa (mm) 286
Altezza aperta (mm) 435
Profondita aperta (mm) 286
Lunghezza (aperto) mm 660
Lunghezza (chiuso) mm 745
VOLT 24

Scelta 5:
Spinta (N/kgf) 550/55
Potenza (kW) 3
Ø tunnel interno mm 150
Peso Kg 26
Amperaggio 350
Tempo di Azionamento (min.) 4
Fusibile "ritardato" (A) 250
Batterie 12V min./max. (Ah) 1x105/1x200
Cavi Batterie
Lunghezza cavo pos/neg (m/mm2) 0-12/70
Stacabatterie BATSW 250
Altezza chiusa (mm) 291
Profondità chiusa (mm) 262
Altezza aperta (mm) 380
Profondita aperta (mm) 262
Lunghezza (aperto) mm 625
Lunghezza (chiuso) mm 703
VOLT 12

Scelta 6:
Spinta (N/kgf) 700/70
Potenza (kW) 3
Ø tunnel interno mm 185
Peso Kg 28
Amperaggio 140
Tempo di Azionamento (min.) 5
Fusibile "ritardato" (A) 100
Batterie 12V min./max. (Ah) 2x55/2x70
Cavi Batterie
Lunghezza cavo pos/neg (m/mm2) 0-20/25
Stacabatterie BATSW 250
Altezza chiusa (mm) 330
Profondità chiusa (mm) 273
Altezza aperta (mm) 420
Profondita aperta (mm) 273
Lunghezza (aperto) mm 641
Lunghezza (chiuso) mm 722
VOLT 24
